產品生產計數(三)

2015/6/30 10:37:42 人評論 次瀏覽 分類:永宏應用案例

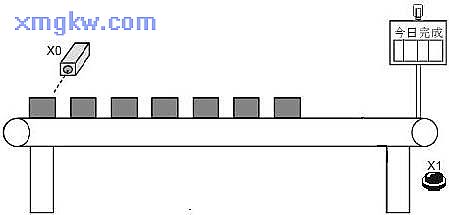

【控制要求】
  1. LED顯示模塊 FBs-7SG1及FBs-DB4.OLEDR4完成生產線計數的設計。
  2. 生產線產品計數,每計數 500個,目標完成指示燈亮,生產線停止動作。待按下清除按鈕 ,生產線重新啟動及計數。
  3. 生產線若突然停電、中午休息、下班會(huì )關掉電源,重新啟動生產線時,需由停電前的記錄繼續對產品進行計數。
4.計數器的值,顯示在 FBs-DB4.OLEDR4上面。【組件說明】
PLC 組件 控制說明
X0 光電傳感器:當檢測到產品時, X0狀態為ON
C0 16位數停電保持計數
X1 清零按鈕
FBs-7SG1 1通道LED顯示模塊
FBs-DB4.0LEDR4 4英寸7段LED顯示燈*4+基板
※ FBS-7SG1產品說明: 1組(8位數)七段LED顯示器 (或64點獨立LED)輸出的顯示模快, 16-Pin牛角座連接器。

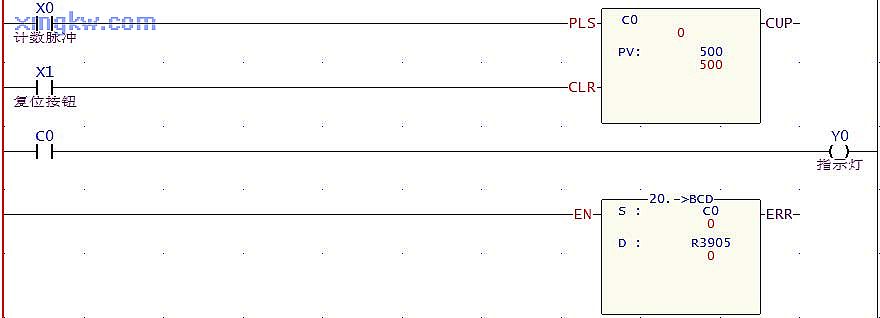

※ FBS-DB4.0LEDR4說明:4.0’*4 的七段顯示器基板 (基板加裝紅色 LED)【控制程序】

【程序說明】
  1. 在需要停電后仍能保持數據的場合,需要用到停電保持的計數器。
  2. 每完成一臺產品, C0計數一次,計數到 500次,Y0=ON,目標完成指示燈亮。
  3. 3. FBs-PLC中的16位計數器的默認設置 C0~C139為保持型, C140~199為非保持型 , 但它們都可以在編程軟件中重新歸劃為非保持型或者保持型。
  4. FBs-7SG1模塊,選擇“譯碼模式”如下圖:

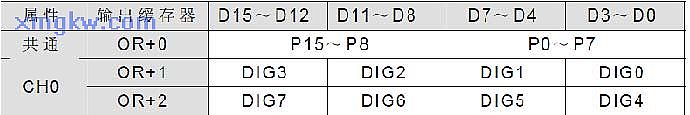

由上圖可以看出,該模塊占用的緩存器 3個,如下:

5. 寄存器 C0中的當前值,需轉換為 BCD碼后,送到 OR+1(即本例的 R3905)中,即可顯示。
