連續 D總和計算

2015/6/30 9:54:32 人評論次瀏覽分類：永宏應用案例

【控制要求】實現從D101開始的N個D寄存器總和計算 (N長度可以自定義 )，計算結果存放在 D100中，當運算結果小于 -32768 或大于 32767時，對應的借位和進位標志指示燈點亮。【元件說明】

PLC 元件	控制說明
X0	啟動開關
Y0	進位指示
Y1	借位指示
D500	FOR-NEXT的循環次數
P2	指針緩存器

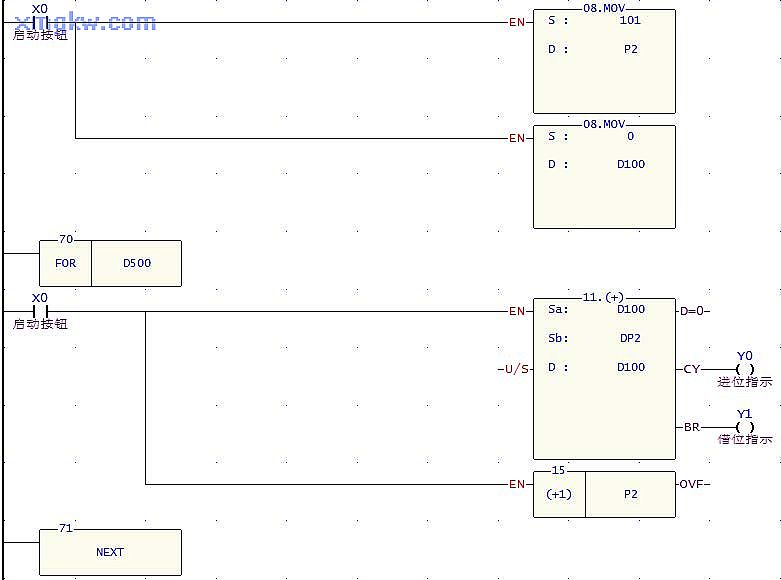

【控制程序】

【程序說明】

本例的關鍵是利用指針 P2配合FOR~NEXT循環來實現加數的變化，當 P2=101，加數 DP2代表D101，當 P2=102，加數 DP2代表D102，依此類推， P2=110，加數 DP2代表D110。
D個數由 FOR ~NEXT循環執行次數決定，而FOR ~NEXT循環執行次數由 D500值決定， D500小于等于1時，循環執行次數視為 1。假設 D500=10，則FOR ~NEXT執行10次，才繼續執行 NEXT后的程序。
1次執行 FOR ~NEXT循環時， P2=101，DP2代表D101，ADD指令執行， D100與D101相加的結果存放在D100中，因被加數D100=0，所以存放加法運算結果的 D100的內容值就為 D101中數值，同時FUN.15指令執行， P2變?yōu)?02。
2次執行 FOR ~NEXT循環時， P2＝102，DP2代表D102，ADD指令執行， D100與D102相加的結果存放在D100中，因被加數 D100=D101，D100的內容值就為 D101與D102中數值相加。
依此類推，執行到第 10次時， D100內容值為 D101、D102、D103、D104、D105、D106 、D107、D108、 D109、D110中所有數值相加。
當相加結果數值小于 -32768時，BR接通，輸出線圈Y1導通，借位指示燈亮；當相加結果數值大于 32767時，CY接通，輸出線圈 Y0導通，進位指示燈亮。
注意：因為是持續相加，進位和接位指示燈亮的時間很短，很難觀察得到，可以用自保持等方法來延長指示燈亮的時間來方便觀察。
