水塔液位自動控制

2015/6/30 9:41:53 人評論次瀏覽分類：永宏應用案例

【控制要求】

5.水位處于正常水位時，所有報警燈熄滅和泄水及灌水閥門自動被復位。【元件說明】

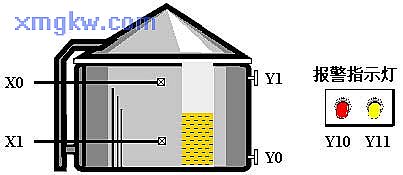

PLC 元件	控制說明
X0	水位上限傳感器：水位高于此處時， X0狀態為ON
X1	水位下限傳感器：水位低于此處時， X1狀態為ON
Y0	水塔泄水閥門
Y1	水塔灌水閥門
Y10	水位異常報警信號
Y11	機械故障報警信號

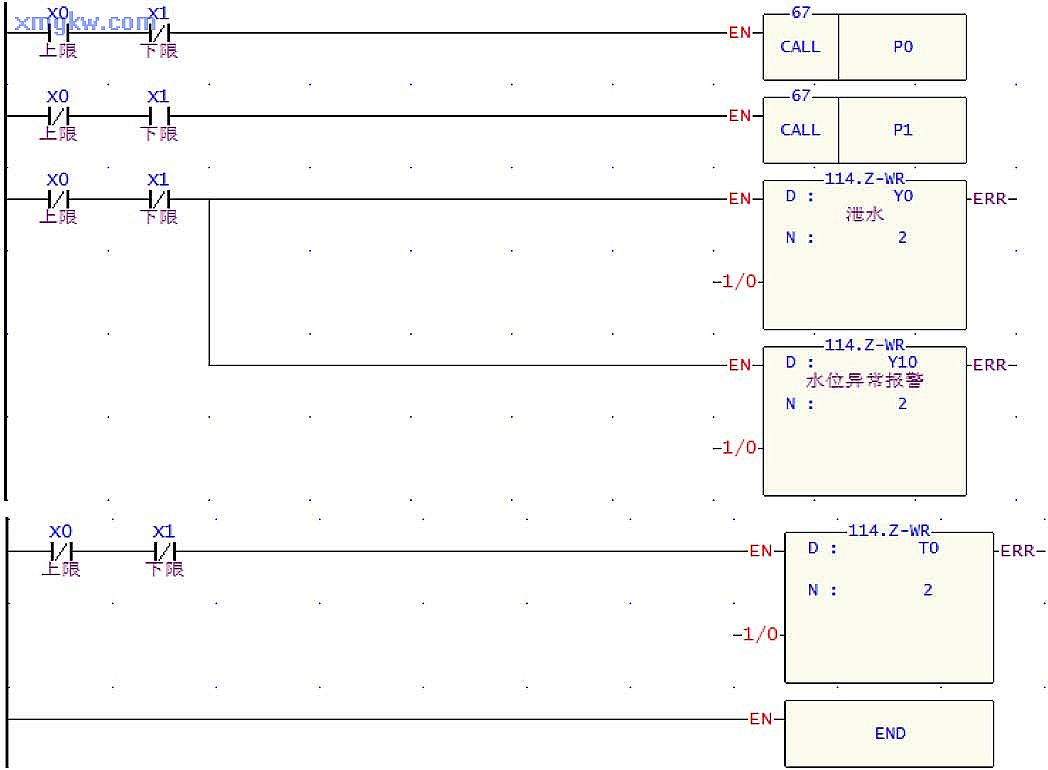

【控制程序】主程序

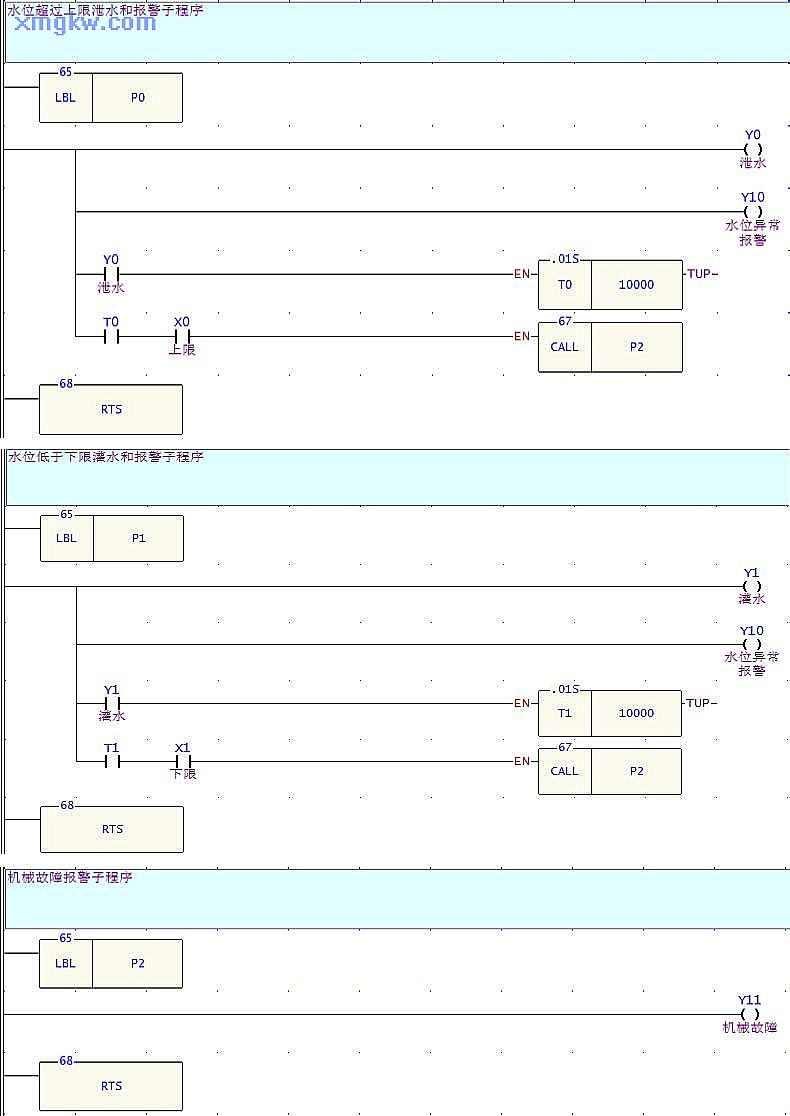

副程序

【程序說明】

當水位超過上限時， X0=ON，CALL P0指令被執行，執行子程序 P0，線圈 Y0和Y10都為ON，進行泄水動作并且水位異常報警燈報警，直到 X0變?yōu)镺FF，即水位低于上限水位時，才停止執行子程序 P0。
當水位低于下限水位時， X1=ON，CALL P1指令被執行，將跳轉到指針 P1處，執行 P1子程序，線圈 Y1和Y10都為ON，進行灌水動作并作水位異常報警，直到 X1變?yōu)镺FF，即水位高于下限水位時，才停止 P1子程序。
P0和P1子程序中嵌套了 CALL P2子程序，如果進行泄水動作 100秒，但水位上限傳感器仍為 ON，則執行P2子程序， Y11線圈導通，機械故障指示燈報警。
同樣，如果進行灌水動作 100秒，但水位下限傳感器仍為 ON，則執行 P2子程序， Y11線圈導通，機械故障指示燈報警。
如果水塔處于正常水位，即 X0和X1都為OFF，則Z-WR指令執行， Y0、Y1、Y10、Y11、T0、T1 都被復位，泄水和灌水閥門和報警燈都不動作。
