產品說明：
熱電偶溫度量測模塊，其分辨率有兩種,當更新速率為2秒時分辨率為 1 ℃而更新速率位4秒時分辨率為 0.1 ℃。
本模塊有內建之冷接點補償及感溫線斷線檢測電路。
模塊內各信道間采隔離方式設計,應用時可使用感測延遲較小之接地式感溫器而不會有通道間相互干擾之情況。
為有效降低現場噪聲對正常信號的干擾,本模塊亦提供了讀值平均之功能。
傳感器種類、更新速率及讀值平均次數的設定均采軟件規劃的方式,設定時使用者不須動到跳線或開關。

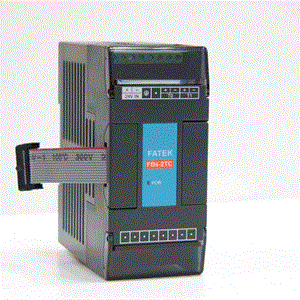

FBs-2TC：
2通道熱電偶溫度輸入模塊，0.1℃解析度
FBs-6TC：
6通道熱電偶溫度輸入模塊，0.1℃解析度
FBs-16TC：
16通道熱電偶溫度輸入模塊，0.1℃解析度
型號規格一覽表
規格 型號
FBs－2TC
FBs－6TC
FBs－16TC
溫度量測輸入點數
2點
6點
16點
溫度更新時間
1或2秒
2或4秒
3或6秒
Sensor種類與
溫度量測范圍
熱電偶傳感器：
J(-200～1200℃) E(-190～1000℃)
K(-190～1300℃) T(-190～380℃ )
R( 0～1800℃ ) B( 350～1200℃)
S( 0～1700℃ ) N(-200～1000℃)
溫度補償
內建冷接點溫度補償
解析度
0.1℃
綜合精度
±(1%+1℃)
隔離方式
變壓器(電源)及光耦合(信號)隔離,500VAC,1分鐘
各通道間未隔離
輸入電源
24VDC -15%+20%,2VA max
接線機構
3.81mm歐式端子臺
7.62mm固定端子臺
外形尺寸(寬×高×深)
40×90×80mm
90×90×80mm
環境規格參數
項 目
規格
備注
工作外圍溫度
密閉設備
5℃～40℃
永久性的安裝
開放設備
5℃～55℃
儲存溫度
-25℃～+70℃
相對濕度(不結露，RH2)
5%～95%
污染等級
Degree II
抗腐蝕性
依據IEC68標準
海拔高度
≤2000M
耐振動
使用DIN RAIL固定
0.5G，3軸方向各2小時
螺絲固定
2G，3軸方向各2小時
耐沖擊
10G，3軸方向各3次
耐噪聲
1500Vp-p，脈寬1us
耐電壓
1500VAC，1分鐘
L,N對任一端子

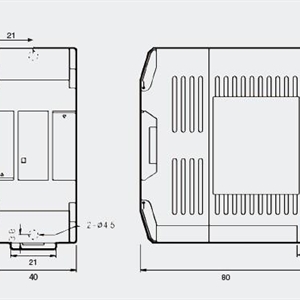

外觀和尺寸
FBs-2TC/FBs-6TC：
FBs-16TC：
