產品說明：
FBs-2DA：
2通道模擬量信號輸出模塊（－10～10V，0～10V或－20～20mA或0～20mA）
模擬量輸入/輸出模塊
－10～10V，0～10V
－20～20mA，0～20mA
14Bit精度
適用于FBs系列20點（含）以上的PLC主機
◆ 型號規格一覽表
規格 型號
FBs－6AD
FBs－4A2D
FBs－2DA
FBs－4DA
輸入點數
6點
4點
—
—
輸出點數
—
2點
2點
4點
輸入/輸出值
－8192～8191或0～16383（14位數值）
輸入/輸出
信號范圍
雙極性
電壓：－10～10V或－5～5V 電流：－20～20mA或－10～10mA
單極性
電壓：0～10V或0～5V 電流：0～20mA或0～10mA
最細解析度
電壓：0.3mV（5V/16384）電流：0.61uA（10mA/16384）
綜合精度
±1%
變換速率
每次掃描更新一次
可允許******輸入信號
電壓輸入±15V 電流輸入±30mA
—
可容許負載范圍
—
電壓輸出：500Ω～1MΩ 電流輸出：0Ω～500Ω
輸入阻抗
電壓輸入63.2KΩ 電流輸入250Ω
—
隔離方式
變壓器（電源）及光耦合（信號）隔離，500VAC，1分鐘，各通道間未隔離
輸入電源
24VDC -15% +20% 2VA max
接線機構
7.62mm固定端子臺
適配主機
FBs系列20點（含）以上的主機
安裝方式
導軌安裝、螺釘安裝
外形尺寸(寬×高×深)
40×90×80mm
◆ 環境規格參數
|
項 目 |
規格 |
備注 |
|
|
工作外圍溫度 |
密閉設備 |
5℃～40℃ |
永久性的安裝 |
|
開放設備 |
5℃～55℃ |
||
|
儲存溫度 |
-25℃～+70℃ |
||
|
相對濕度(不結露，RH2) |
5%～95% |
||
|
污染等級 |
Degree II |
||
|
抗腐蝕性 |
依據IEC68標準 |
||
|
海拔高度 |
≤2000M |
||
|
耐振動 |
使用DIN RAIL固定 |
0.5G，3軸方向各2小時 |
|
|
螺絲固定 |
2G，3軸方向各2小時 |
||
|
耐沖擊 |
10G，3軸方向各3次 |
||
|
耐噪聲 |
1500Vp-p，脈寬1us |
||
|
耐電壓 |
1500VAC，1分鐘 |
L,N對任一端子 |
|

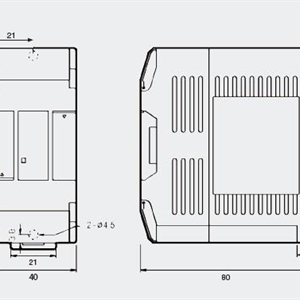

◆ 外觀和尺寸
